Portes de sécurité manuelles et chaîne de production automatique de revêtement de transfert de peinture de jet

Portes de sécurité manuelles et chaîne de production automatique de revêtement de transfert de peinture de jet


usine de revêtement automatique de poudre/usine automatique de ligne de revêtement de poudre/de procédé protection de poudre

1. La ligne convient au jet de poudre, peinture humide, transfert traitant la chaîne de production de revêtement
2. Dimensions maximum d'objet (L × de × D H) millimètre : 2200 × 2400 du × 300
3. modes de jet : manuel et automatique

Ligne de revêtement automatique de transfert de peinture de jet de portes coupe-feu de portes de sécurité

1. Base de conception
1,1, le type d'objet : morceaux de fer
1,2 Dimensions maximum d'objet (L × de × D H) millimètre : 2200 × 2400 du × 300
1,3, poids de levage unique : inférieur ou égal à 75kg.
1,4, l'objet transportant l'équipement : ligne automatique suspendue par structure à chaînes
1,5, modes de jet : manuel et automatique
1,6, poudre, traitement de peinture : flux de filtre ;

2, aperçu de processus
La ligne de revêtement entière par la ligne automatique de convoyeur, salles de saupoudrage du four de traitement favorable à l'environnement et économiseur d'énergie économique.

2,1, cabine de jet avec la récupération ; noyau 8 les ensembles de l'unité 2 de récupération de filtre ; production galvanisée de feuille.
Utilisant la réutilisation de carte de nettoyage de pulsoréacteur. Le polyester 220g importé par filtre, peut être lavé.

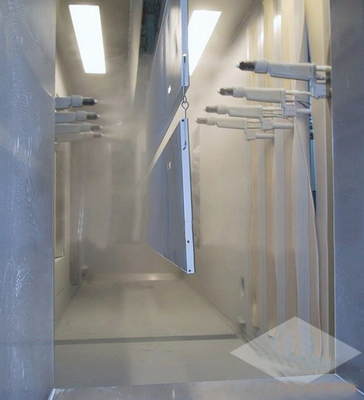

Caractéristiques de cabine de jet de poudre :
Configuration : filtre Φ320 * 900, total de 16 cartouches de 8/unités, assortissant 16 ensembles de valve d'un pouce d'impulsion ; la conception de vitesse d'importation à 0.6m/s, le minimum à 0.5m/s, pour s'assurer que la poudre ne se renverse pas.
Airbag de soutien Φ219 * 2000 unités ; la fan de soutien (4) : 4-72 non 6A 1450r/min Q <13353m3> pour 724pa fans à faible bruit du rendement kilowatt = 4.0kw élevé ;
Opération d'émissions extérieures et changement de couleur commodes ;
Les caractéristiques combinées de flux d'air de pièce de peinture sous forme de première partie de la salle d'opération de peinture après la salle propre de brume. Son principe : l'air entre à l'avant de la cabine de jet de cabine de jet de peinture, emportent pour ne pas adhérer à la brume sur l'objet, le rideau en eau et le rideau frottent le filtrage, lavant la brume contenue dans le ciel après la salle propre de brume, et finalement par l'air pur de décharge de ventilateur d'extraction.
Caractéristiques de cabine de jet :
utilisant le rideau trois le lavage segmenté de ventilation et d'air, s'assurent que travail dans tout le traitement d'air à l'intérieur des bâtiments et d'uniforme de vitesse du vent ;
Le séparateur de déflecteur de labyrinthe, les méthodes de transformation de pointe actuelles, permet l'air contenant la brume et le brouillard par le courant du pli quatre 180O, par adhérence ultra-rapide de centrifugation que l'air que les choses principales dans le conseil d'écoulement de pli ;

2,2, traitant la structure de four sous forme de four en U de pont ; jetez un pont sur le four, échangeurs de chaleur, fan de circulation de la chaleur, le conduit de mise en chauffage, pot d'échappement, sections de cadre ;
Structure de « sandwich » à ensemble de panneau isolant de tunnel de séchage. Rampe de distribution de Cabinets avec la plaque d'acier du zinc δ0.8, le conseil de Caigangyanmian de machine de panneau isolant, perlant des deux côtés, l'épaisseur de pulvérisation d'isolation de couleur de surface externe de 120mm.
Chauffage de tunnel de séchage avec la circulation d'air chaud. Son avantage est qu'une température uniforme dans le tunnel de séchage, le long de la section transversale de la voie, l'objet et 3,4, de la différence de la température est moins que le ° C du ± 5, afin d'assurer la cohérence de couleur du revêtement d'objet.
La chambre de chauffe est fournie dans la partie plus inférieure du coffret. Circulation d'air chaud, circulant l'air, la prochaine fois le vent, éliminant le besoin du tuyau de retour de retour d'air et d'air d'extérieur de réduire la perte de chaleur. Fan d'ébauche induite des unités de tunnel de séchage Y9-19-4A-type, puissance 3.0KW/Taïwan. Flux d'air : 1700m3/H.
Traitant la température de tunnel de séchage 220 du ° C, la température peut être ajustée sans interruption, la température la plus élevée jusqu'au traitement de 240 ° C. Temps de chauffage de tunnel de séchage de 45 minutes de chauffer la conception de jusqu'à 220 ° C.
Chambre de chauffe de tunnel de séchage avec la porte d'accès de fan et la porte d'accès d'échangeur de chaleur pour faciliter l'entretien du matériel et l'installation d'intérieur passionnés.

2,3 Principe :
Pont traitant le four : pour le traitement continu de l'objet et la collection de l'air chaud, pour empêcher ou réduire au minimum le débordement de la chaleur ;
Échangeurs de chaleur : pour le chauffage d'air de circulation chaud pour favoriser et accélérer le traitement de l'objet ;
Fan de circulation de la chaleur : pour après le traitement de l'air de refroidissement est récupéré par la fan est alors pressé à l'échangeur de chaleur est chauffé et introduit dans le four de traitement, et par le conduit de distribution, et également distribué dans le four de traitement les nouveaux travailleurs ;
Conduit de mise en chauffage : commandez l'écoulement d'air pour empêcher la chaleur de la flaque ;
Pot d'échappement : débordement dans la bouche du gaz d'échappement de four de tunnel par les émissions directionnelles de tuyau pour extérieur ;
2,4, récapitulé ci-dessus, processus :
Jet : Le chargement par le manuel de refroidissement →curing de → de → de revêtement de drying→powder de préchauffage de manual→ (environ 20 minutes) déchargent ;
Transfert : Le chargement par le transfert manuel de → traitant le manuel de refroidissement de → de → (d'environ 18 minutes) déchargent ;
Peinture humide : le chargement par le préchauffage manuel de → et le → de séchage de peinture de duplex de → traitant le manuel de refroidissement de → de → (d'environ 18 minutes) déchargent
